ZSJ-4靜態直流延時斷電繼電器用于直流操作的繼電器保護和自動化中，作為直流通電后瞬時動作斷電后延時返回的時間元件。

一、ZSJ-4斷電繼電器的原理

ZJS-4直流斷電延時繼電器由晶體振蕩器、分頻器、計數器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定電壓時,繼電器內部瞬動繼電器和兩個延時執行繼電器瞬時動作,觸點切換,并使電源回路與計時回路斷開,因此計時回路處于失電狀態,以提高繼電器抗干流性能。當輸入電壓大大降低或完全消失時,瞬動繼電器瞬時返回。(兩個延時執行繼電器仍處于動作狀態) ,觸點也瞬時返回,使儲能電源接通計時回路,晶體振、蕩產生時鐘脈沖,經分頻后得到10ms計時脈沖,計數器對計時脈沖計數,當所計成沖數與整定開關預置值符合時,驅動執行繼電器返回,完成斷電延時返回的功能。

二、ZSJ-4斷電繼電器的參數

1、額定電壓:直流220V、110V、48V、24V。

2、保證繼電器觸點可靠通電動作所需電壓不大于70%額定電壓。

3、 保證繼電器可靠斷電返回的電壓不小于10%額定電壓。

4、在額定電壓下繼電器斷電延時返回的延時誤差,在整定范圍內不超過0.1%整定值+10ms。

5、在額定電壓下繼電器斷電延時的變差不超過0.1%額定值+10ms。變差是指繼電器在同一時間整定點上測量五次,實測時間的**值與最小值之差。

6、兩付延時返回的觸點可各自獨立整定,時間整定范圍均為0.02s-9.99s,而延時整定值可以不同或相同。

7、在額定電壓下繼電器消耗的功率不大于4W。

8、繼電器允許長期承受110%額定電壓。

9、繼電器在電壓不大于250W、電流不大于1A時間常數T=5ms±0.75ms直流有感電路中觸點斷開容量為30W。

10、繼電器各電路與外露的非帯電金屬部分之間應能承受有效值2kV.輸入電路和觸點之間應能承受1kV, 50Hz交流電壓.歷時1min實驗,應無絕緣擊穿或閃絡現象。

11、繼電器能在-10°C~40°C溫度范圍內可靠工作。

12、繼電器機械壽命105次,電壽命104次。

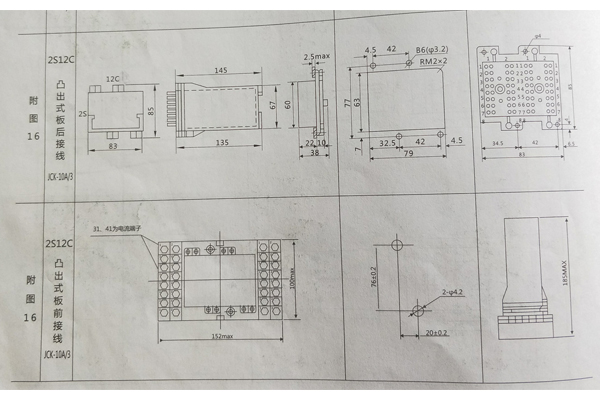

三、ZSJ-4斷電繼電器的開孔尺寸

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

一、RXMA1中間繼電器的原理

RXMA1中間繼電器為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帯動簧片,使觸點回路轉換。觸點采用雙觸點接觸 ,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。吸片設計時慣量很小, 所以該繼電器能耐受一定量的沖擊及振動,并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。

二、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

當通過電流的時間<200ms,允許通過90A電流;

當通過電流的時間為1s時,允許通過50A電流。

6絕緣耐壓: 50Hz, lmin, 2kV。

7沖擊電壓: 5kV。

8能承受5-15Hz中等震級的地震波沖擊。

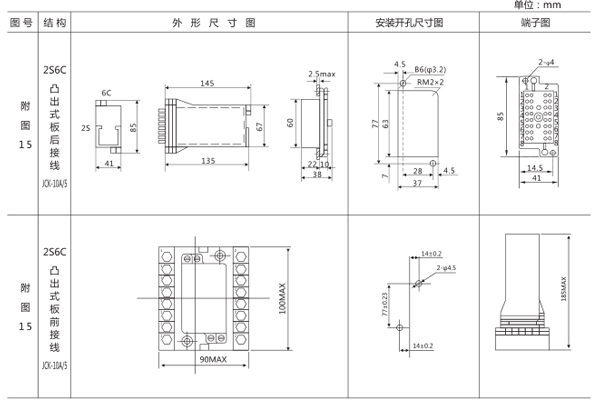

三、RXMA1中間繼電器的開孔尺寸
