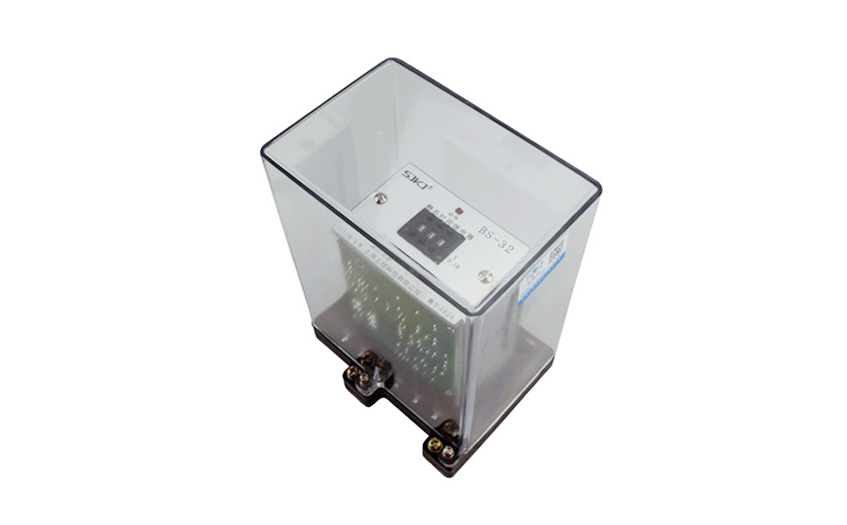

BS-32時間繼電器,用于電力系統繼電保護裝置及自動化裝置,作為延時控制元件,使被控制設備或電路技照預定的延時動作。

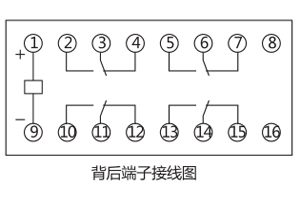

一、BS-32時間繼電器的接線圖

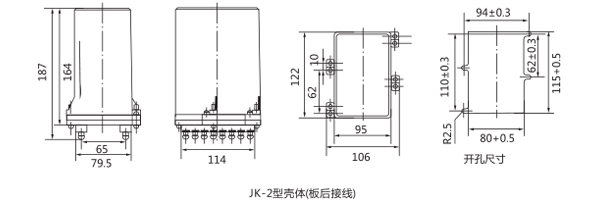

二、BS-32時間繼電器的開孔尺寸

三、BS-32時間繼電器的技術數據

·額定電壓: DC220V、110V、48V。

·延時范圍: BS-31/3-10min; BS-32/5-20min; BS-33/6-30min; BS-34/1.5-5min

·延時一致性:不大于5%整定值。

·功率消耗:不大于15W。

·觸點容量:正電壓不超過250V.電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

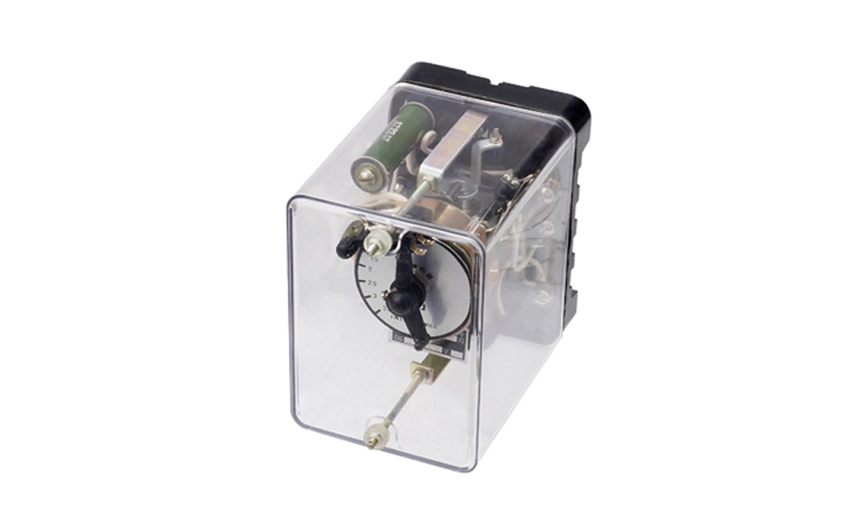

DS-111C時間繼電器用于各種保護和自動控制線路中,使被控制元件的動作得到可調延時。繼電器具有一付瞬時轉換觸點和一付延時動合主觸點,對于DS-114、115、116、124、125、126型繼電器多一付延時滑動主觸點。型號末端帶“C”型屬長期工作,其線圈能長期耐受110%額定電壓(電壓應加在端子①、⑦上) ,其它型的繼電器線圈耐受110%額定電壓歷時2min。

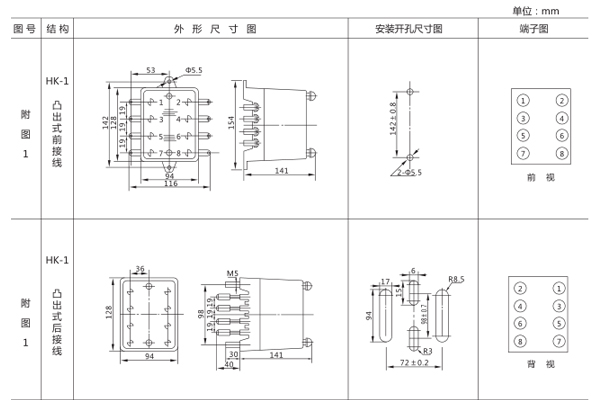

一、DS-111C時間繼電器的開孔尺寸

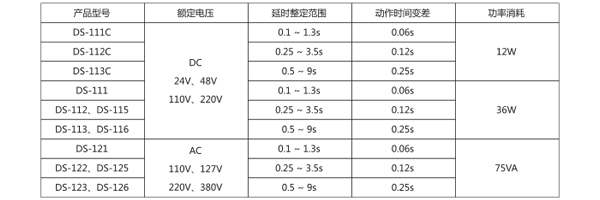

二、DS-111C時間繼電器的技術數據

·動作值:直流繼電器不大于70%額定值;交流繼電器不大于85%額定值。

·返回值:不小于5%額定值。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。

·輸出觸點:在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

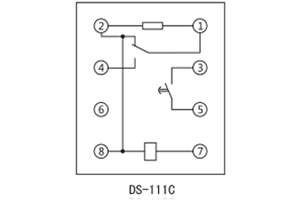

三、DS-111C時間繼電器的接線圖
