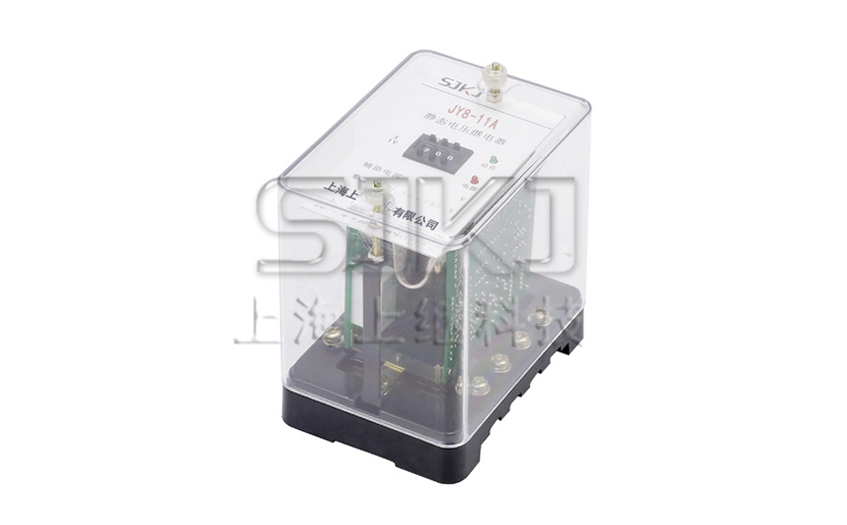

JY8-11電壓繼電器_JY8-11繼電器_工作原理

電壓繼電器系列
  • JY8-11集成電路電壓繼電器用途


    JY8-11集成電路電壓繼電器是靜態型、瞬動、交流電壓繼電器。用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護和低電 壓閉鎖的動作元件。繼電器采用數碼撥輪開關,專用開關穩壓電源,高性能中間繼電器,確保整機安全可靠。

    JY8靜態電壓繼電器是專為替代DY系列繼電器而設計的升級產品,整定值在15V以上者不需要加直流輔助電源。該產品同時具備精度高、功耗小、 動作時間快、返回系數高、整定直觀方便、整定范圍寬以及作為低電壓使用時無抖動現象等優點。而且繼電器外型尺寸及接線端子與DY系列 完全相同,替換方便。


    JY8-11集成電路電壓繼電器型號說明


    JY8-11集成電路電壓繼電器型號說明


  • JY8-11集成電路電壓繼電器主要技術參數


    電壓整定范圍

    a) A: 1V ~140V(需輔助直流電源);

    b) B: 15V~130V ;

    c) C: 80V~240V ;

    d) D: 180V~440V 。

    2.額定輔助直流電壓: 48V、110V、220V。

    3.功率消耗

    a)交流回路功耗:在**整定電壓值時,繼電器的功耗不大于2.5VA;

    b)直流回路功耗:在額定輔助直流電壓下,繼電器功率不大于4W。 4.直流輔助電壓允許變化范圍:0.8-1.1倍額定值。

    5.動作時間

    a)過電壓繼電器:從0.8倍整定值升至1.2倍整定值時動作時間不大于25ms。

    b)低電壓繼電器:從2倍整定值降至0.8倍整定值時動作時間不大于25ms。

    6.返回時間

    a)過電壓繼電器:從1.2倍整定值降至0.8倍整定值時,返回時間不大于25ms。

    b)低電壓繼電器:從0.8倍整定值升至2倍整定值時,返回時間不大于25ms。

    7.返回系數: a)過電壓繼電器返回系數不小于0.9。

    b)低電壓繼電器返回系數不大于1.1。 8.整定誤差:在基準條件下,電壓整定誤差不大于5%。

    9.觸點性能: 繼電器觸點在電壓不大于250V,電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中,斷開容量為50W,在電壓不大于 250V,電流不大于1A的交流電路中(功率因數為0.4±0.1)斷開容量為250VA。

    10.絕緣電阻 繼電器各電路對外露的非帶電金屬部分及無電氣聯系的各回路之間的絕緣電阻應不小于300MΩ。

    11.介質強度 繼電器各電路對外露的非金屬部分之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值)、50Hz的交流試驗電壓,歷時1min 試驗,應無絕緣擊穿或閃絡現象。

    12.工作條件

    a) 使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞金屬的氣體及 導電介質,不允許充滿水蒸汽及有嚴重的霉菌 存在;

    b) 使用地點不允許有較強的振動和沖擊;

    c) 使用地點應具有防御雨、雪、風、沙的設備;

    d) 使用地點不允許超過1.5mT的外磁感應強度。

    13.電氣抗干擾繼電器應符合GB7261和GB6261《靜態型繼電器及保護裝置的電氣抗干擾試驗》。


    JY8-11集成電路電壓繼電器接線內部圖及外引接線圖


    JY8-11集成電路電壓繼電器接線內部圖及外引接線圖


  • JY8-11集成電路電壓繼電器外形及開孔尺寸


    JY8-11集成電路電壓繼電器外形及開孔尺寸1

    JY8-11集成電路電壓繼電器外形及開孔尺寸2
