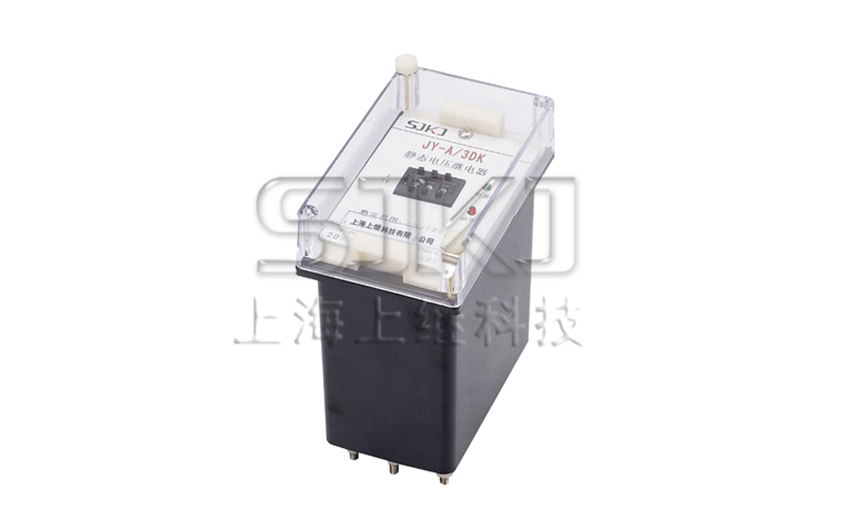

JY-A/3DK電壓繼電器_JY-A/3DK繼電器_安裝方式

電壓繼電器系列
  • JY-A/3DK無輔源電壓繼電器概述


    JY-A/3DK無輔源電壓繼電器不需輔助電源繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中,作為過電壓保護或低電壓閉鎖啟動元件。 本繼電器為集成電器型,采用三位撥碼開關整定電壓值直觀方便精度高、功耗小、無抖動、動作快、返回系數高。完全可代替DJ-100、 DY-20C、DY-30電磁型電壓繼電器,還增加了SJ-4新型殼體,35mm標準導軌安裝,外形緊湊,安裝方便等優點。

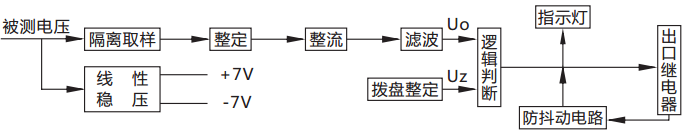

    JY-A/3DK無輔源電壓繼電器原理說明


    被測電壓經過隔離取樣后,得到與被測電壓成比例的取樣電壓Ui、Ui經撥盤整定,再進行整流濾波,得到直流Uo,邏輯回路將Uo 與門坎電壓Uz進行比較。若Uo<Uz,則出口繼電器不動作;若Uo>Uz,則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光 過電壓在過電壓狀態下動作指示燈發光。

    JY-A/3DK無輔源電壓繼電器原理說明

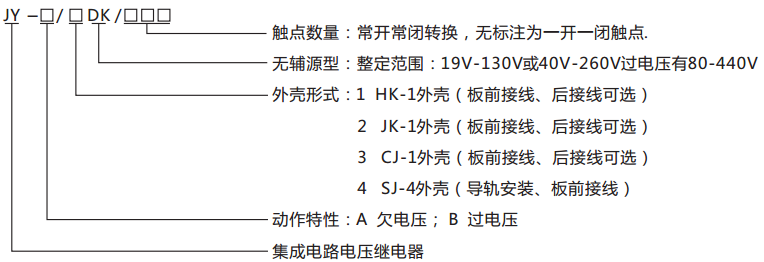

    JY-A/3DK無輔源電壓繼電器型號命名及含義


    JY-A/3DK無輔源電壓繼電器型號命名及含義


  • JY-A/3DK無輔源電壓繼電器主要技術參數


    電壓整定范圍:19V-130V或40V-260V,過電壓有80-440V。

    功耗:**功耗不大于5W。

    動作時間:欠電壓繼電器:0.5倍整定值的動作時間不大于20mS。 過電壓繼電器:1.2倍整定值的動作時間不大于25mS。 2倍整定值的動作時間不大于20mS。

    返回時間:欠電壓繼電器返回時間不大于27mS;過電壓繼電器返回時間不大于27mS。

    返回系數:欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

    整定誤差:額定值在19V至**值范圍內,整定誤差不大于2%;在極限溫度下,19V以上任一整定值的誤差不大于3%。

    觸點容量:繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為5±0.75mS的直流有感負荷電路為50W,電壓不大于 250V的交流電路(功率因數COSΦ為0.4±0.1)為250VA。繼電器觸點可長期接通5A。

    電壽命:不低于106次。

    機械壽命:不低于106次。

    介質強度:繼電器各導電端子連在一起,對外露非電帶金屬部分或外殼之間能承受2000V(有效值),50Hz的交流電壓歷時1分 鐘試驗而無絕緣擊穿或飛弧現象。

    絕緣電阻:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。 工作環境條件:溫度-10℃~+50℃,相對濕度不大于90%,海拔高度不大于2000M。

    抗干擾性能:繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

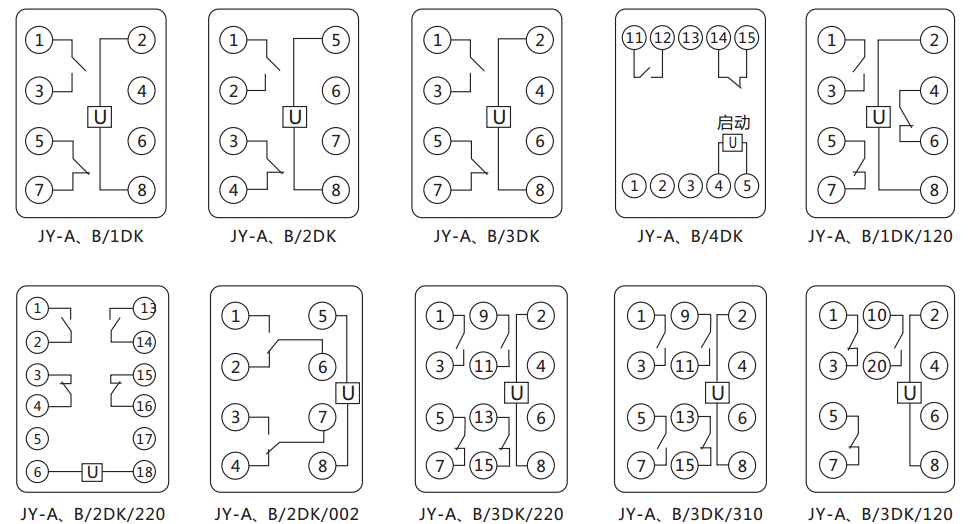

    JY-A/3DK無輔源電壓繼電器內部接線圖及外引接線圖(正視圖)


    JY-A/3DK無輔源電壓繼電器內部接線圖及外引接線圖(正視圖)


    JY-A/3DK無輔源電壓繼電器整定方法和使用


    本繼電器采用數字撥盤整定,三位數字從左到右分別為百位、十位、個位,三位數字即為整定的電壓。列如:三位數字是220,即 為220V。由于本系列繼電器采用電源電激式,只要電壓符合即可,被測電壓無須考慮串、并接法,只要按接線圖接入即可。

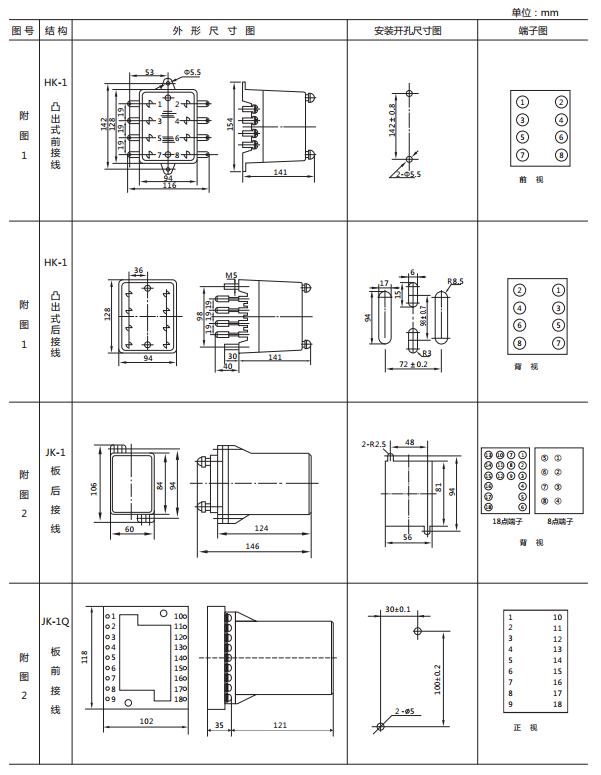

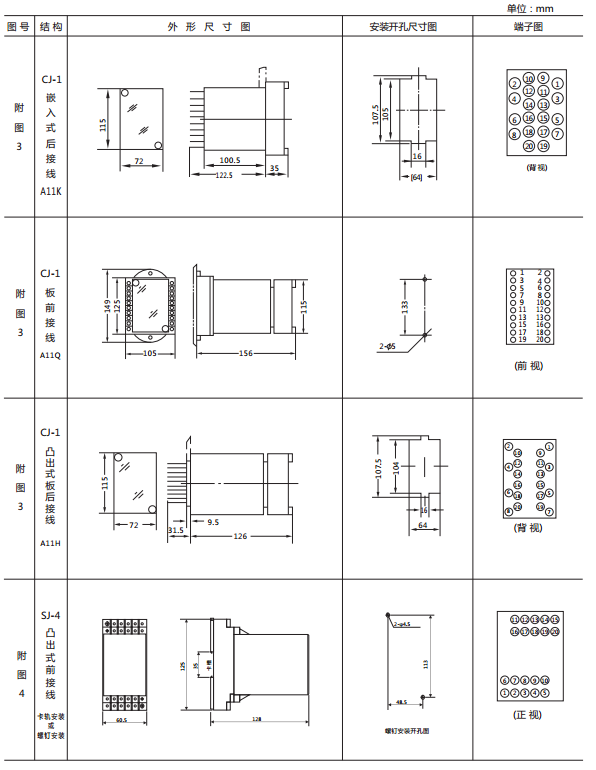

  • JY-A/3DK無輔源電壓繼電器繼電器外形尺寸及開孔尺寸


    JY-A/3DK無輔源電壓繼電器外形尺寸及開孔尺寸

    JY-A/3DK無輔源電壓繼電器外形尺寸及開孔尺寸
